美標波紋管截止閥密封原理

發布時間：2019-9-9

    波紋管是波形膨脹節的別稱，船舶管路系統大量采用波形膨脹節來補償管路系統因熱脹冷縮產生的變形。P3.0MPa帶美標波紋管截止閥設計就是采用波紋管的這一工作原理。
    眾所周知，CB853美標截止閥填料腔的滲漏是很棘手的事。到目前為止，人們已想了許多辦法來阻止閥門填料腔的滲漏。
    但是，閥桿是要轉動和上下移動的，不論你將閥桿加工的多么精細，選用的填料多么，問題的核心是閥桿通到閥腔內，閥腔內的介質總要隨著閥桿的上下移動沿著閥桿向外滲漏。

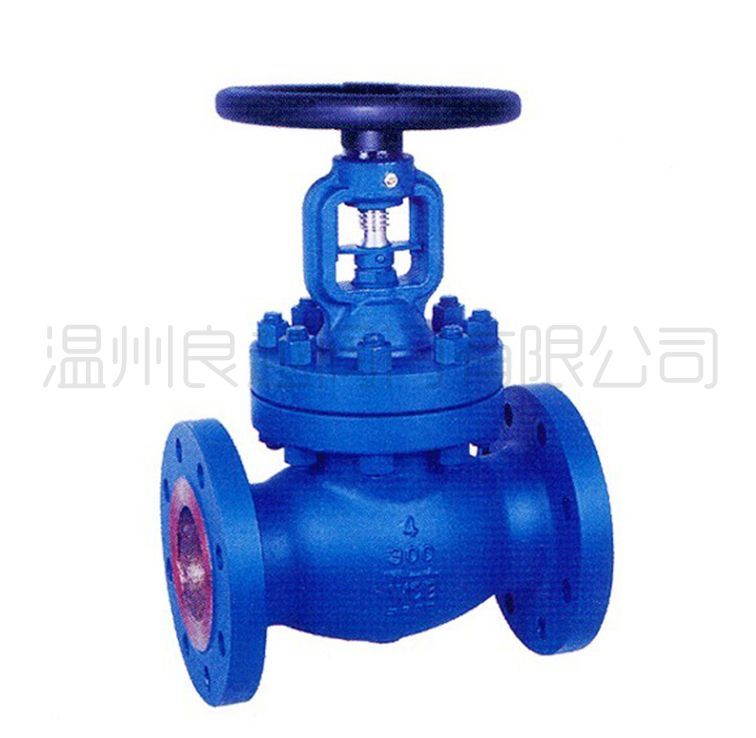

    如果利用波紋管能夠伸縮和承受一定壓力的特點，將其應用在閥門設計上，將會產生意想不到的效果。P3.0MPa帶美標波紋管截止閥原理是把焊在U型波紋管上的下固定套與閥桿焊在一起，焊在U型波紋管上的上固定套與閥體、閥蓋密封面緊密裝配在一起，使閥體內介質腔密封，與填料腔隔絕，從而達到防止介質外漏的目的。
